我院大型設備介紹之—核磁共振成像系統(MR)

發布人：高級管理員發布日期：2017-09-08

? ? ? 隨著現代科學技術水平的不斷提升，醫療器械產業及現代臨床醫學的不斷發展，使臨床醫生和患者對影像診斷的要求也愈發提高。核磁共振作為其中一種重要的檢測和分析手段，它能發現人體軟組織中的早期病變，是目前顱腦、脊髓等疾病最為有效的影像診斷方法之一，同時核磁共振是磁場成像，沒有放射性，具有較高的安全性。目前我院已配備了3臺核磁共振成像系統，分別為通用電氣的Discovery MR750 3.0T和Optima MR360 1.5T，以及飛利浦的Achieva 1.5T。

1.????? 通用電氣Disscovery MR750 3.0T

? ? ? 通用電氣Discovery MR750 3.0T擁有多項行業領先的創新技能，是基于對中空銅管式梯度水冷、光纖傳輸、128通道射頻平臺、智能快速移動床、磁體間操縱系統等技能的不凡應用和有機整合。一方面，該設備具有不一樣的硬件參數。獨有的中空內冷式梯度實現最高梯度場強和切換率；不限時掃描，信號漂移率在0.03%范圍內，比常規3.0T提高4倍；圖像重建速度為13000幅/秒，較常規3.0T快2倍；具有45 cm視野0.5 ppm磁場均勻度，較常規3.0T提高6倍。另一方面，該設備具有不一樣的成像技術。fMRI腦功能掃描臨床化、腹部掃描金標準的3D LAVA-FLEX、FDA唯一認證的三維全腦不打藥灌注成像3D ASL以及多組分彌散成像eDWI。

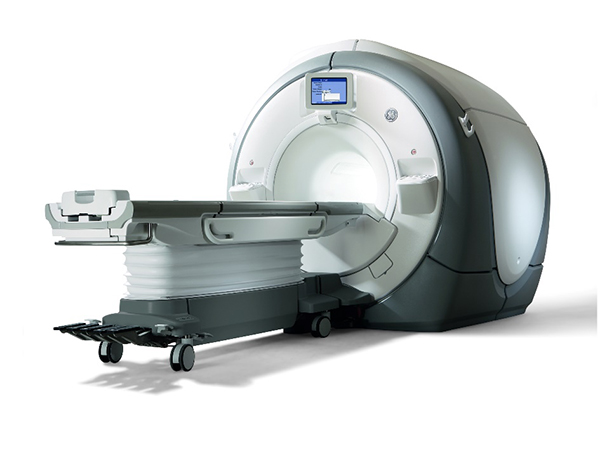

圖1 通用電氣Disscovery MR750效果圖。

2.????? 通用電氣Optima MR360 1.5T

? ? ?通用電氣Optima MR360 1.5T是帶有光纖射頻系統的高清類PET光纖磁共振（如圖2所示），與通用電氣最頂級的Discovery MR750 3.0T誕生于同一技術平臺。首先，其具有光纖射頻系統（數字化射頻系統）。該系統能大幅降低了信號噪聲，顯著提高信號均勻性和傳輸容量，信號零損耗，最終提高信噪比30%，大大增加病變檢出率。其次，其具有高清類PET成像技術，即將高清彌散擴展到全身。彌散是最敏感、無創的檢查缺血性腦卒中的技術，也是顯示微小病變特別是早期腫瘤最敏感、安全的影像技術，它可通過定量分析擴散系數（ADC）判定病變良惡性。光纖磁共振獨有光纖射頻系統，傳承于HDe的第二代ECO系統最大程度減小了磁敏感偽影和GHOST偽影，這兩者的完美結合實現了高清彌散。最后，其具有人性化的操作系統。獨有的智能條掃描，通過參數模塊化集成，無須調參數，拖動窗口中的Ready Bar至不同位置即可實現對應時間的圖像掃描，能更好的滿足臨床需求。

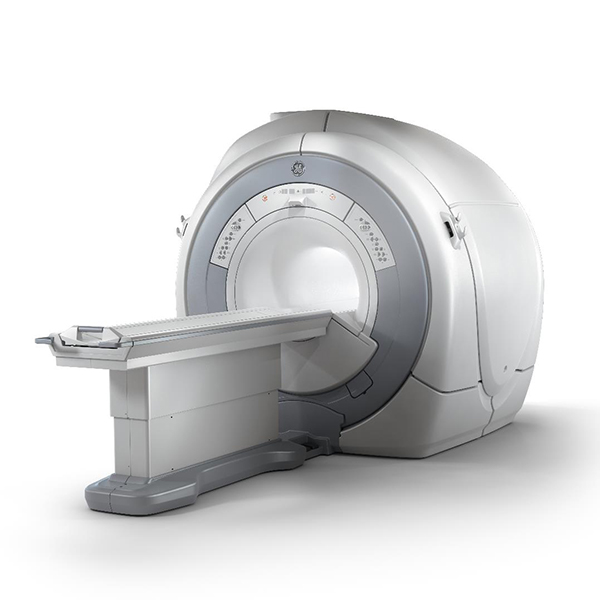

圖2 通用電氣Optima MR360效果圖。

3.????? 飛利浦Achieva 1.5T

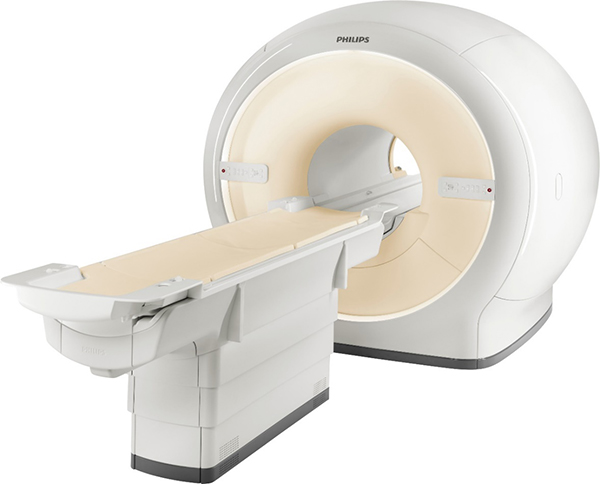

飛利浦Achieva 1.5T磁共振是新一代的廣角平臺（如圖3所示）。該設備具有“四廣”特點。首先，業界最大的53 cm FOV廣視野。其具有高均勻度的短磁體技術和極佳的梯度線性度，保證了廣角磁共振擁有業界最大的53 cm掃描視野（XYZ三軸），一次掃描可以得到更多診斷信息，同時大大提高了全脊柱成像、全下肢血管成像、全身成像等多站掃描的工作效率。其次，廣梯度。具有最佳梯度線性1.4%，這是由于先進的梯度線圈繞制工藝，實現了業界最佳的線性度，從而能夠做到業界最大的53 cm大視野成像。然后，廣射頻。具有3M帶寬/通道，24M射頻總帶寬，保證了磁共振超大數據量的高速傳輸要求。最后，具有更加廣闊的臨床應用。如一站式全腹部成像、兩站成人全脊柱成像和三站全下肢血管成像等。
